전기자동차에 사용되는 무음극 배터리는 1회 충전에 800㎞ 주행, 1,000회 이상 배터리 재충전이 가능할 것을 전망하는 꿈의 기술로 알려져 있다. 일반적으로 배터리는 양극과 음극으로 구성되는데, 무음극 배터리는 음극이 없어 부피가 감소하여 높은 에너지 밀도를 가지지만 리튬금속 배터리에 비해 성능이 현저하게 낮다는 문제점이 있다. KAIST 연구진이 무음극 배터리를 고성능화시킬 방안을 제시했다.

KAIST(총장 이광형)는 생명화학공학과 최남순 교수 연구팀이 전극 계면에서 일어나는 반응의 비가역성과 계면피막 구조의 변화를 체계적으로 분석해 무음극 배터리의 퇴화 원인을 규명했다고 5일 밝혔다.

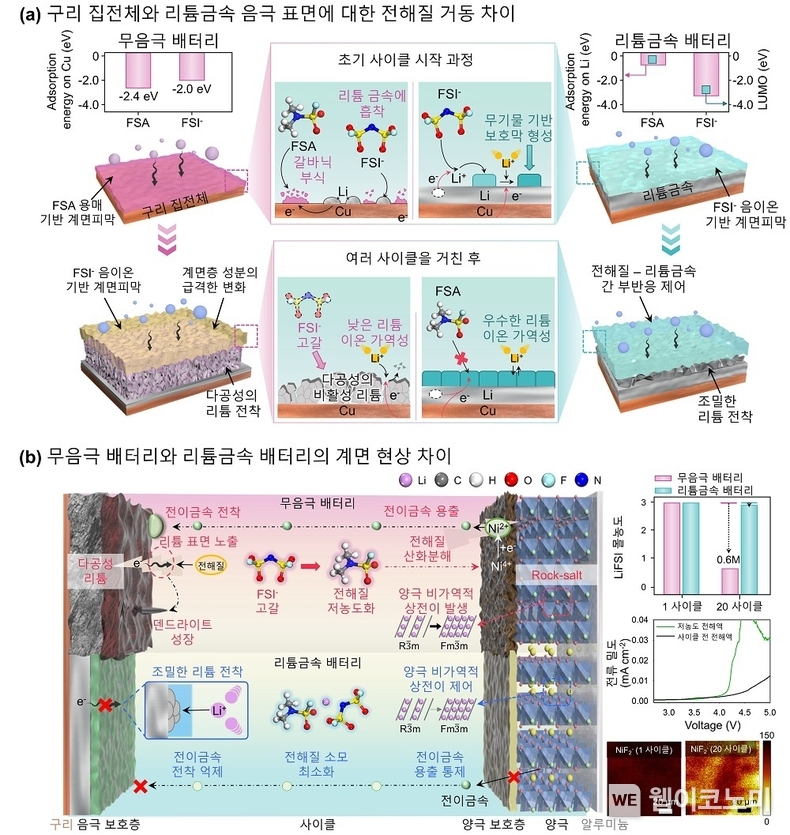

최남순 교수 연구팀은 무음극 배터리의 첫 충전 과정에서 구리 집전체 표면과 전착된 리튬 표면에서 바람직하지 않은 전해질 분해반응이 일어나 계면피막 성분이 불안정하게 변한다는 것을 밝혀냈다.

배터리 제조 직후에는 용매가 구리 집전체 표면에 흡착해 초기 계면 피막을 형성하고, 충전시 양극으로부터 구리 집전체로 이동된 리튬 이온이 구리 집전체 표면에서 전자를 받아 리튬금속으로 전착되면 전착된 리튬금속 표면에서 전해질 음이온(bis(fluorosulfonyl)imide (FSI-))이 분해하여 리튬금속표면에 계면 피막을 형성함을 규명했다.

연구에 따르면, 배터리 제조 직후에 집전체 표면에서 용매가 분해하여 계면 피막을 만들고 그 후 전해질의 갈바닉 및 화학적 부식에 의해 계면 피막성분이 불안정한 성분으로 변하게 되고 이로 인해 리튬금속 전착 및 탈리 반응의 가역성이 크게 감소했다.

특히, 리튬금속에 대한 높은 반응성을 가진 FSI- 음이온은 충·방전 동안 계속해서 분해되어 리튬금속 계면피막을 두껍게 하고 리튬염 농도를 감소시킨다. 이로 인해 리튬이온과 상호작용하지 않는 자유 용매(free solvent)가 많아지게 된다. 이 자유 용매는 분해가 잘되기 때문에 분해산물이 양극 표면에 쌓여 저항이 증가하고 양극 구조 열화를 연쇄적으로 발생시켜 무음극 배터리 성능을 퇴화시키게 된다.

본 연구에서는 무음극 배터리 선행 연구에도 불구하고 리튬금속 배터리에 비해 성능이 열세인 이유를 다각도로 접근한 결과, 무음극 배터리의 열화를 막기 위해서는 안정한 초기 전극 계면 피막을 만들어서 전해질의 갈바닉 및 화학적 부식을 감소시키는 것이 필수적임을 밝혔다.

KAIST 최남순 교수는 “이번 연구는 무음극 배터리의 성능 감소는 집전체에 전착되는 리튬금속표면에서 전해질이 바람직하지 않은 분해반응을 하고 형성된 계면피막의 성분이 안정적으로 유지되지 못하기 때문에 일어나는 것임을 확인했다”며 “이번 성과는 향후 무음극 기술에 기반한 고에너지 차세대 배터리 시스템 개발에 중요한 실마리를 제공할 것이다”라고 연구의 의미를 강조했다.

KAIST 생명화학공학과 최남순 교수, 이정아, 강하늘, 김세훈 연구원이 공동 1 저자로 진행한 이번 연구는 국제 학술지 ‘에너지 스토리지 머티리얼즈(Energy Storage Materials)’에 10월 6일 字로 온라인 공개되었으며, 연구의 우수성을 인정받아 표지 논문으로 선정되었다.

한편 이번 연구는 현대자동차의 지원을 받아 수행됐다.
